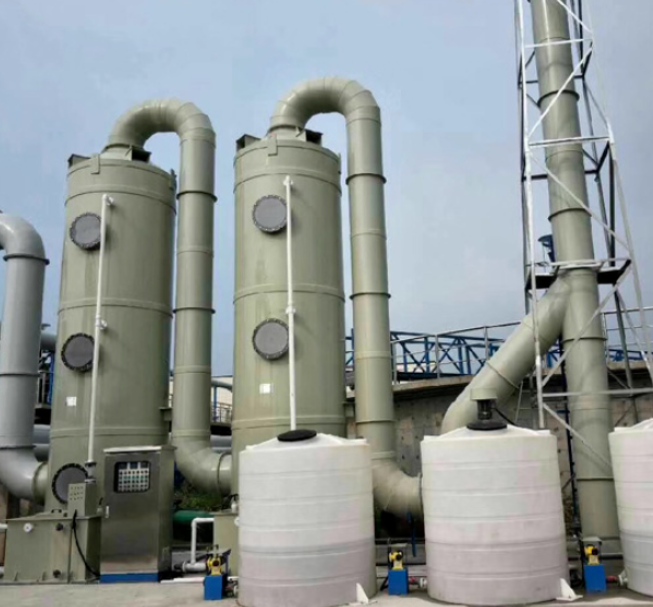

洗滌塔廢氣處理設備介紹

今日我們介紹下VOCs廢氣處理過程中的核心設備——洗滌塔。這個說起來大家都很熟悉，主要是去除水溶性的VOCs廢氣。針對含塵、含酸堿、惡臭的VOCs廢氣，洗滌塔主要是預處理的功能存在。

對于含有常見的含酸性/堿性物質的VOCs廢氣，大都采用洗滌系統進行處理。主要為酸堿中和反應：

  NaOH+HCI=NaCI+H2O

  2NaOH+H2SO4=Na2SO4+2H2O

  NaOH+HNO3=NaNO3+H2O

即洗滌塔是利用污染物(如H2SO4\HCL\NH3等)能溶于水的性質，用水作為吸收介質來將廢氣溶解在水中或化學中和（包括氧化還原等）而達到一定的去除效率的設備。也就是用水去阻擋、加藥中和、溶解稀釋廢氣的酸堿，使經過洗滌塔設備的廢氣濃度和排放量減少到一定程度，或達到環保排放標準。一般分為分為立式塔和臥式塔兩種。

立式塔優點：

1、占地面積小。

2、效率比臥式塔高

3、循環水量比臥式塔少。

4、除霧效率比臥式塔好。

缺點：

1、高度受限制區域不能放置。

2、高度比臥式高。

3、操作及檢修不如臥式塔方便。

應用：

1、常放置在地面或屋面高度不限制的地方。

2、吹脫塔等宜采用逆流操作的塔為立式。

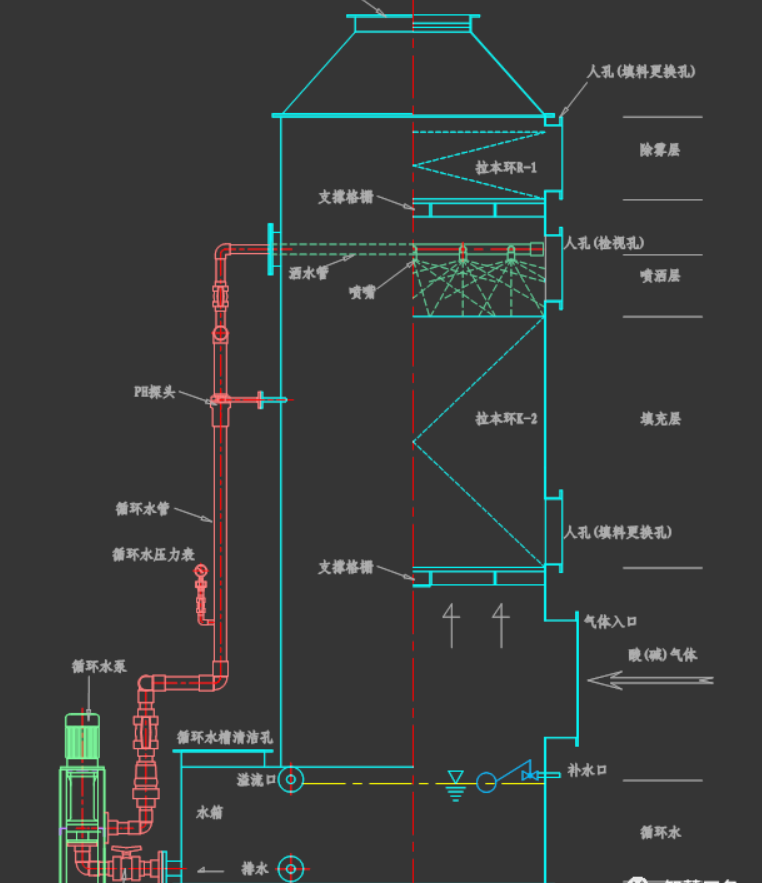

A、洗滌塔本體，由FRP（耐酸堿）材料制作成型，立式為圓形，臥式為方形。

B、循環水系統:由循環水泵/配套管路/噴嘴組成。循環水泵抽取塔底部水箱內的水經由外部PVC管道輸送進塔內部噴灑層水管，通過噴嘴霧化噴灑到填料上。使整個填料濕潤，廢氣在填充層內與水霧相撞，溶解，并與加入的藥液進行化學反應。

C、填充料有兩層。一是填充層，二是除霧層。填料是具有巨大比表面積和大的空隙率的介質，灑下來的大水滴撞擊到多孔狀的填充材成小水珠，小水珠再撞擊成更小珠而形成水霧，這些水霧分布在填充料的表面及間隙里，形成一道水霧屏障增大了接觸吸收廢氣的機率除霧層填料或絲網墊用來阻擋氣流中的大液滴。

D、噴嘴:將有噴淋液霧化均勻噴灑到填料上。(每個塔內分布若干個噴嘴)

E、水箱，同本體材質(FRP)，其容量提供循環水泵3分鐘之抽取量。內部設2道過濾網過濾水中雜質，防止雜質進入水泵，需要定期清洗。

F、檢視及維修孔:供人員進出維修及填料的卸出或填入。

G、進排水法蘭及流量控制裝置。洗滌塔設定一定的排污率，定時定期排污水，并補充水和化學藥品使循環吸收持續進行。

H、進出風口對接風管及風機形成抽風通道。使廢氣源源不斷進入塔內處理后排放。
